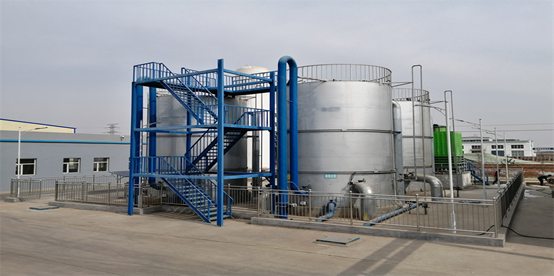

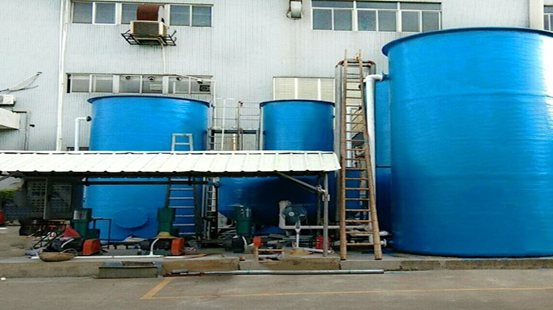

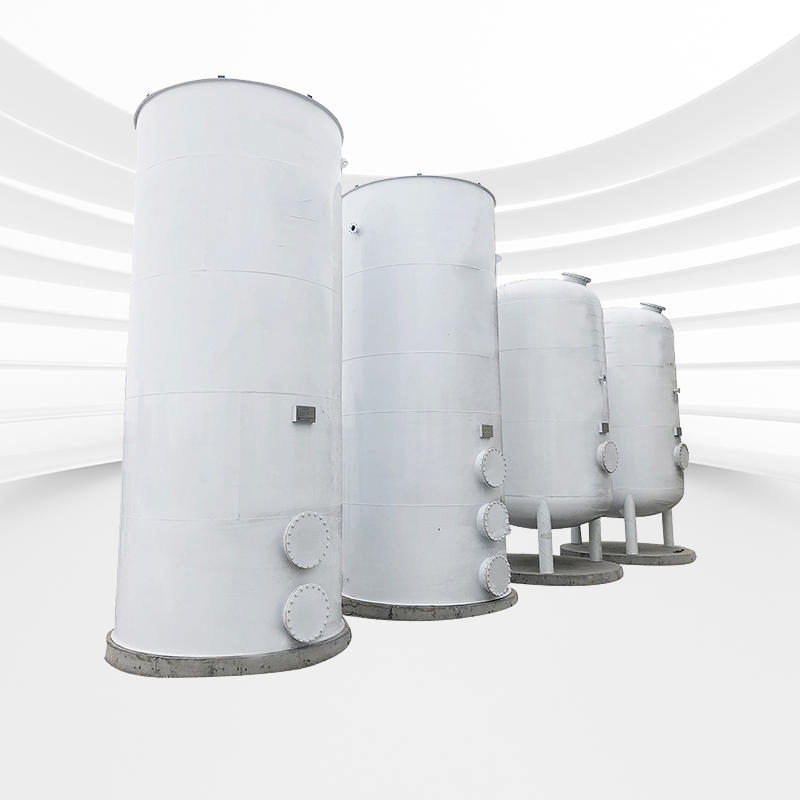

催化氧化反应器组成

臭氧催化氧化设备的工艺构造包括臭氧发生器、臭氧反应器、空气过滤器和控制系统等部件。这些部件的协同作用可以有效地净化污水，保障人们的健康和生活质量。

反应过程

臭氧催化氧化反应过程中，通过臭氧发生器将氧气瓶的氧气转换成臭氧，通过臭氧浓度检测器及气体流量计确定反应时臭氧的浓度及流量。原水通过进水泵由反应塔底部进入，臭氧从反应塔底部进入，随后进水及臭氧分别通过反应塔内的催化剂，臭氧在催化剂下转化成羟基自由基，通过羟基自由基去除水中难降解有机物，降低水中COD，随后出水及未反应的臭氧从反应塔顶部排出。

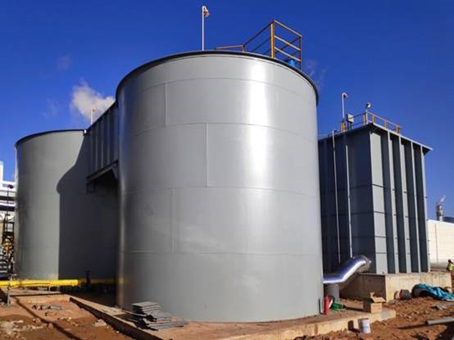

臭氧催化氧化装置流程

废水由催化进水池输送到臭氧催化氧化塔（池），同时将臭氧发生器产生的臭氧通入催化氧化塔（池），废水中难降解有机物在均相和非均相催化剂作用下被氧化分解。臭氧催化氧化塔（池）顶部连接有尾气破坏器，系统产生的尾气经尾气破坏器加热、催化分解后排放。

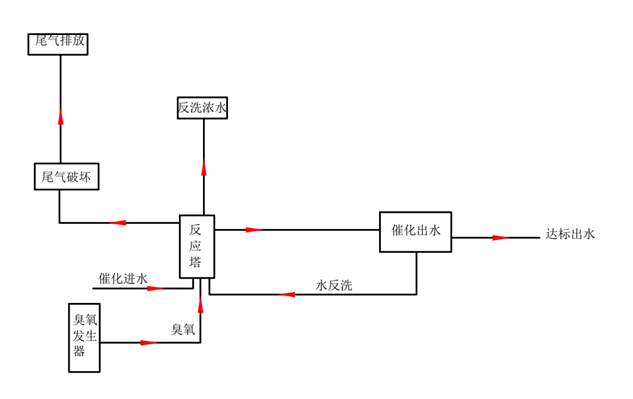

工艺流程图
